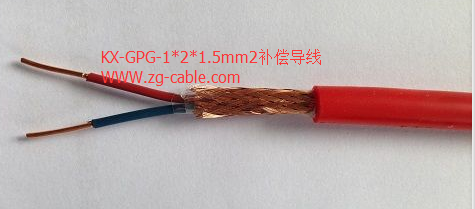

一、高溫補償導線KXH -GPG-2*1.5產品特點及用途
高溫補償導線KXH -GPG-2*1.5適用于高溫180℃低溫-60℃的惡劣環境中與熱電偶、檢流計及各種溫控儀表的連接線。具有耐酸堿、耐化學試劑、耐老化等特性。本產品采用絞合軟導體，故可用于各種移動場合。
二、產品執行標準：高溫補償導線KXH -GPG-2*1.5執行GB/T4989-94
三、產品型號及M稱
|
型 號 |
M 稱 |
|
KXH-GG |
硅橡膠J緣及護套耐熱用KX型補償導線(電纜) |
|
KXH -GPG |
硅橡膠鞋J緣及護套對絞對屏蔽耐熱用KX型補償電纜(電線) |
|
KXH -GPGP |
硅橡膠J緣及護套對絞對屏總屏蔽耐熱用KX型補償電纜 |
|
KXH -FG |
氟塑料J緣硅橡膠護套耐熱用KX型補償導線(電纜) |
|
KXH -FPG |
氟塑料J緣硅橡膠護套對絞屏蔽耐熱用KX型補償導線(電纜) |
|
KXH -FPGP |
氟塑料J緣硅橡膠護套對絞對屏總屏蔽耐熱KX型補償電纜 |
注：1、如需其它型號產品，只需改寫型號的項，如EXH-GPGP等；
2、如需準確J，在原型號的項后加“S”如：KC-HS-GG等；
3、如需本安型和阻燃型產品，分別在原型號前加“IA”和ZRB、ZRC表示；
4、表中“P”為銅絲屏蔽，可改用：P1-鍍錫絲屏蔽，P2-銅帶屏蔽。
四、銷售范圍
|
標稱截面 mm2 |
導體結構㎜ |
銷售對數 |
|
|
根/單絲直徑 |
補償導線 |
補償電纜 |
|
|
0.5 |
7/0.30 |
1 |
2—24 |
|
1.0 |
7/0.43 |
||
|
1.5 |
7/0.52 |
||
|
2.5 |
19/0.41 |
2—19 |
|
|
芯數×截面mm2 |
成品電纜大外徑mm |
計算重量kg/km |
||||||
|
GG |
GPG |
FG |
FPG |
GG |
GPG |
FG |
FPG |
|
|
2×0.5 |
4.1×6.5 |
4.7×7.0 |
3.6×5.5 |
4.3×6.2 |
32 |
53 |
30 |
48 |
|
2×1.0 |
4.7×7.6 |
5.4×8.1 |
4.3×6.6 |
4.9×7.2 |
48 |
73 |
46 |
67 |
|
2×1.5 |
5.5×8.7 |
6.1×9.4 |
4.8×7.4 |
5.5×8.1 |
70 |
98 |
61 |
84 |
|
2×2.5 |
6.4×10.5 |
7.1×11.2 |
5.8×9.1 |
6.4×9.8 |
103 |
139 |
95 |
124 |
