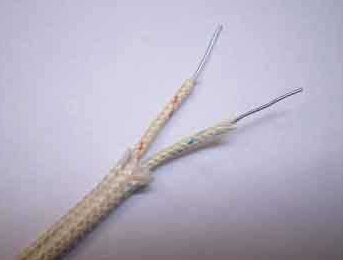

普通用途補償電纜
一、適用范圍
普通用途補償電纜廣泛適用于冶金、化工、石油、發電以及科研等部門采用熱電偶方法測量溫度的場合。用于熱電偶與測溫顯示儀表之間的連接。
二、型號規格
型號、M稱、分度號及配套用熱電偶類型
|
型號 |
M稱 |
分度號 |
配套用熱電偶類型 |
J緣層顏色 |
|
|
正 |
負 |
||||
|
SC |
銅－銅鎳補償型電纜 |
S |
鉑銠－鉑熱電偶 |
紅 |
綠 |
|
RC |
銅－銅鎳補償型電纜 |
R |
鉑銠－鉑熱電偶 |
紅 |
綠 |
|
KCA |
鐵－銅鎳補償型電纜 |
K |
鎳鉻－鎳硅熱電偶 |
紅 |
藍 |
|
KCB |
銅－銅鎳補償型電纜 |
紅 |
藍 |
||
|
KX |
鎳鉻－鎳硅延長型電纜 |
紅 |
黑 |
||
|
NC |
鐵－銅鎳補償型電纜 |
N |
鎳鉻硅－鎳硅熱電偶 |
紅 |
灰 |
|
NX |
鎳鉻硅－鎳硅延長型電纜 |
紅 |
灰 |
||
|
EX |
鎳鉻－鎳硅延長型電纜 |
E |
鎳鉻－銅鎳熱電偶 |
紅 |
棕 |
|
JX |
鐵－銅鎳補償型電纜 |
J |
鐵－銅鎳熱電偶 |
紅 |
紫 |
|
TX |
銅－銅鎳補償型電纜 |
T |
銅－銅鎳熱電偶 |
紅 |
白 |
三、產品特性
1. 補償導線（電纜）的熱電動勢及允差值
|
補償導線型號 |
100℃（μV） |
200℃（μV） |
||||
|
熱電動勢標稱值 |
允差 |
熱電動勢標稱值 |
允差 |
|||
|
普通 |
準確 |
普通 |
準確 |
|||
|
SC或RC |
645 |
±60 |
±30 |
1440 |
±60 |
-- |
|
KCA或KX |
4095 |
±100 |
±60 |
8137 |
±100 |
±60 |
|
KCB |
4095 |
±100 |
±60 |
-- |
-- |
-- |
|
NX或NC |
2774 |
±100 |
±60 |
5912 |
±100 |
±60 |
|
EX |
6317 |
±200 |
±120 |
13419 |
±200 |
±120 |
|
JX |
5268 |
±140 |
±85 |
10777 |
±140 |
±85 |
|
TX |
4277 |
±60 |
±30 |
9285 |
±90 |
±48 |
2 補償導線（電纜）的往復電阻
|
型號 |
20℃時往復電阻 ≤Ω/m |
|||
|
0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
|
|
SC或RC |
0.10 |
0.05 |
0.03 |
0.02 |
|
KCA |
1.40 |
0.70 |
0.47 |
0.28 |
|
KCB |
1.04 |
0.52 |
0.35 |
0.21 |
|
KX |
2.20 |
1.10 |
0.73 |
0.44 |
|
NC |
1.50 |
0.75 |
0.50 |
0.30 |
|
NX |
2.86 |
1.43 |
0.95 |
0.57 |
|
EX |
2.50 |
1.25 |
0.83 |
0.50 |
|
JX |
1.30 |
0.65 |
0.43 |
0.26 |
|
TX |
1.04 |
0.52 |
0.35 |
0.21 |
