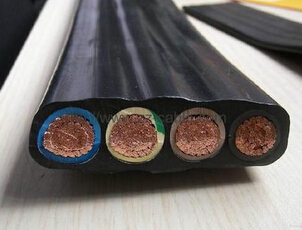

YBZ YBF YB扁平軟電纜
一, YBZ YBF YB扁平軟電纜使用特性:
1.交流額定電壓：U0/U；450/750V
2.電纜的長期工作溫度應不超過60℃
3.W 型電纜具有耐氣侯、抗老化和一定的耐油性能，適用于戶外或接觸油污的場合使用。
4.G 型電纜為鋼絲加強型，具有一定的抗拉力作用，適用于起重機械和移動設備。
5.P 型電纜為屏蔽性，具有減少外界電磁波對電纜內電流的干擾，同時減少電纜內產生的電磁場對外界的影響，適用于有信號干擾的場合。
3.W 型電纜具有耐氣侯、抗老化和一定的耐油性能，適用于戶外或接觸油污的場合使用。
4.G 型電纜為鋼絲加強型，具有一定的抗拉力作用，適用于起重機械和移動設備。
5.P 型電纜為屏蔽性，具有減少外界電磁波對電纜內電流的干擾，同時減少電纜內產生的電磁場對外界的影響，適用于有信號干擾的場合。
6.B是扁型。
二, YBZ YBF YB扁平軟電纜型號M稱：
|
型號
|
M稱
|
主要用途
|
|
YB
|
移動扁型橡套電纜 |
作室內起重運輸機械電源線
|
|
YBF
|
非延燃性移動扁型橡套電纜 |
適用于戶外接觸油污場合，具有耐氣候性和非延燃性
|
|
YBZ
|
阻燃性扁型橡套電纜
|
同YBF具有阻燃性
|
三. YBZ YBF YB扁平軟電纜型號及用途
|
型號
|
M稱
|
|
YZB YZWB
|
中型橡套扁平軟電纜
|
|
YCB YCWB
|
重型橡套扁平軟電纜
|
|
YZGB YCGB
|
鋼絲加強型橡套扁平軟電纜
|
|
YZPB YCPB
|
屏蔽型橡套扁平軟電纜
|
|
YTTWB
|
高強度耐油電梯電纜
|
四, YBZ YBF YB扁平軟電纜規格范圍：
|
型號
|
額定電壓（V）
|
芯數
|
標稱截面mm2
|
|
YB
|
300/500
|
2-28
|
0.75-6
|
|
YBF
|
450/750
|
2-10
|
2.5-150
|
|
YBZ
|
300/500
|
2-28
|
0.75-150
|
|
YZPB YCPB
|
300/500
|
2-28
|
0.75-6
|
五. YBZ YBF YB扁平軟電纜規格參數：
|
規格
|
導體結構
|
電纜參考數據
|
20℃小
J緣電阻 MΩ |
||||
|
外徑上限
（寬度x厚度） |
近似
重量 |
20℃大
直流電阻 |
|||||
|
芯數x截面積
|
根數/直徑
mm |
YB YBF
YBZ mm |
YB YBF
YBZ kg/mm |
不鍍錫
Ω/KM |
鍍錫
Ω/KM |
YB
YBF |
YBZ
|
|
3X4
|
56/0.30
|
19.6X8.9
|
285
|
4.95
|
5.09
|
50
|
400
|
|
3X6
|
84/0.30
|
22.0X9.9
|
380
|
3.30
|
3.39
|
||
|
3X10
|
84/0.40
|
27.5X12.0
|
615
|
1.91
|
1.95
|
||
|
3X16
|
126/0.40
|
31.1X13.3
|
830
|
1.21
|
1.24
|
||
|
3X25
|
196/0.40
|
38.3X15.8
|
1230
|
0.78
|
0.795
|
||
|
3X35
|
276/0.40
|
42.8X17.6
|
1605
|
0.554
|
0.565
|
40
|
300
|
|
3X50
|
396/0.40
|
49.2X20.0
|
2205
|
0.386
|
0.393
|
||
|
3X70
|
360/0.50
|
55.6X22.5
|
2965
|
0.272
|
0.277
|
||
|
3X4+2X1
|
56/0.30+32/0.20
|
25X8.5
|
427
|
4.95
|
5.0
|
50
|
400
|
|
3X6+2X1
|
84/0.30+32/0.20
|
30X12
|
590
|
3.30
|
3.34
|
50
|
400
|
|
3X6+2X1.5
|
84/0.30+30/0.25
|
30X12
|
600
|
3.30
|
3.38
|
50
|
400
|
|
6X2.5+6X1.5
|
49/0.25+30/0.25
|
35X15
|
900
|
7.98
|
8.05
|
50
|
400
|
|
3X4+4X2.5
|
56/0.30+49/0.25
|
32X9
|
520
|
4.95
|
5.03
|
50
|
400
|
|
3X25+1X10
|
196/0.40+84/0.40
|
53X18
|
1800
|
0.78
|
0.81
|
50
|
400
|
|
3X16+1X10
|
126/0.40+84/0.30
|
43X15
|
1200
|
1.20
|
1.27
|
50
|
400
|
|
3X35+1X10
|
276/0.40+84/0.40
|
61X21
|
2500
|
0.554
|
0.56
|
40
|
300
|
|
3X50+1X10
|
396/0.40+84/0.40
|
65X24
|
3200
|
0.386
|
0.392
|
40
|
300
|
