WDZ-NH(B)-KYJYP低煙無鹵屏蔽電纜
產品簡介
WDZ-NH(B)-KYJYP低煙無鹵屏蔽電纜主要用于火災報警，消防設備，排煙設備，以及緊急通道運輸，照明等應急設施的供電線路中需要耐火的場所。該電纜具有難以著火并具有阻止或蔓延的能力，而且，一旦著火，它具有無鹵，低煙，無害，無腐蝕等特性。
產品詳細信息
一、WDZ-NH(B)-KYJYP低煙無鹵屏蔽電纜執行標準：參照GB/T9330-2008標準。
二、WDZ-NH(B)-KYJYP低煙無鹵屏蔽電纜的說明
低煙無鹵耐火系列是本公司參展法國標準RCCE及NF系列標準，標準GB/T18380,GB/T19216,GB/T17651,GB/T17650及國際標準進行銷售。
低煙無鹵耐火電纜除滿足低煙無鹵阻燃電纜的特性外，它還能在火災條件下滿足線路供電的能力。主要用于火災報警，消防設備，排煙設備，以及緊急通道運輸，照明等應急設施的供電線路中需要耐火的場所。
（1）、低煙無鹵電纜的阻燃等
根據GB/T18380.3-2002規定的試驗條件，低煙無鹵電纜的阻燃等分為A、B、C、D四個等。
|
阻燃等
|
供火溫度
|
供火時間
|
成束敷設電纜的非金屬材料體積
|
碳化高度
|
自息時間
|
|
A
|
≥815℃
|
40min
|
≥7升/米
|
≤2.5米
|
≤1h
|
|
B
|
≥815℃
|
40min
|
≥3.5升/米
|
≤2.5米
|
≤1h
|
|
C
|
≥815℃
|
20min
|
≥1.5升/米
|
≤2.5米
|
≤1h
|
|
D
|
≥815℃
|
20min
|
≥0.5升/米
|
≤2.5米
|
≤1h
|
（2）、低煙無鹵電纜J緣采用不含鹵素的交聯聚乙烯，護套采用了不含鹵素的聚烯烴材
料，所以組成電纜的所有材料都不含鹵素。電纜燃燒時釋放的煙霧量很少，它不會產生很濃的酸霧，有毒氣體，毒性很小。
三、WDZN-KYJYP阻燃耐火電纜產品結構：

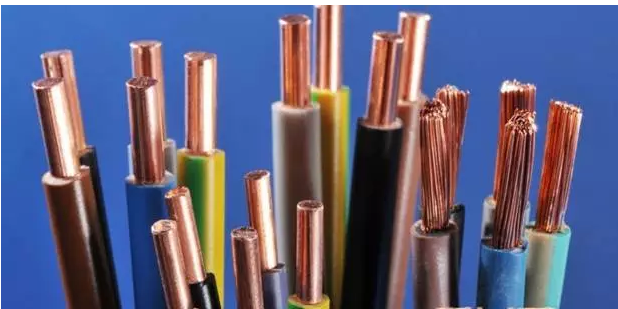

導體-耐火層-交聯聚乙烯J緣-成纜圓整-銅網屏蔽-低煙無鹵外護套
四、WDZN-KYJYP阻燃耐火電纜產品表示方法
（1）、低煙無鹵電纜型號由燃燒特性代號和電纜型號兩部分組成
燃燒特性
|
M稱
|
代號
|
|
阻燃A
|
ZA
|
|
阻燃B
|
ZB
|
|
阻燃C
|
ZC
|
|
阻燃D
|
ZD
|
|
耐火
|
N
|
|
低鹵低煙
|
WD
|
用途代號
|
M稱
|
代號
|
|
電力
|
省略
|
|
控制
|
K
|
|
布線
|
B
|
材料代號
|
M稱
|
代號
|
|
銅導體
|
省略
|
|
交聯聚乙烯J緣
|
YJ
|
|
聚烯烴護套
|
Y（E）
|
（2）、產品用型號，額定電壓，芯數，標稱截面和本標準號表示。
例如：
額定電壓600/1000V交聯聚乙烯J緣J緣聚烯烴護套阻燃B類低煙無鹵電纜，3芯，240m㎡。
表示為：WDZB-YJY 600/1000V 3*240 Q/TEC16.05-2005
五、電纜的型號及M稱。見表
|
型號
|
M稱
|
阻燃別
|
芯數
|
截面m㎡
|
額定電壓V
|
|
WDZ-KYJY
（WDZ-KYJE）
|
交聯聚乙烯聚烯烴護套阻燃低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZ-KYJY22
（WDZ-KYJE22）
|
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WWDZB-YJY DZ-KYJYP2
（WDZ-KYJEP2）
|
交聯聚乙烯J緣鋼帶屏蔽聚烯烴護套阻燃低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZ-KYJYP2-22
（WDZB-YJY ）
|
交聯聚乙烯J緣鋼帶屏蔽鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZN-KYJY
（WDZN-KYJE）
|
交聯聚乙烯J緣聚烯烴護套阻燃耐火低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZ-NH(B)-KYJYP
（WDZ-NH(B)-KYJEP
）
|
交聯聚乙烯J緣銅網屏蔽聚烯烴護套阻燃耐火低煙無鹵控制電纜
|
|
|
|
|
|
WDZN-KYJY22
（WDZN--KYJE22）
|
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZN-KYJYP2
（WDZN-KYJEP2）
|
交聯聚乙烯J緣銅帶屏蔽聚烯烴護套阻燃耐火低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZ-YJY
（WDZ-YJE）
|
交聯聚乙烯J緣聚烯烴護套阻燃低煙無鹵電力電纜
|
A、B、C、D
|
1-5
|
1.5-800
|
600/1000
|
|
WDZ-YJY22
（WDZ-YJE22）
|
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵電力電纜
|
A、B、C、D
|
1-5
|
1.5-800
|
600/1000
|
|
WDZN-YJY
（WDZN-YJE）
|
交聯聚乙烯J緣聚烯烴護套阻燃耐火低煙無鹵電力電纜
|
A、B、C、D
|
1-5
|
1.5-800
|
600/1000
|
|
WDZN-YJY22
（WDZN-YJE22）
|
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵電力電纜
|
A、B、C、D
|
1-5
|
1.5-800
|
600/1000
|
六、適用特性
1、控制電纜的額定電壓U。/U為450/750V。
2、電纜長期允許工作溫度不超過90℃。
3、安裝時環境溫度不宜低于0℃
4、電纜安裝時的小彎曲半徑
A、低煙無鹵阻燃，耐火控制電纜：無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
B、低煙無鹵阻燃，耐火電力電纜的小彎曲半徑。見下表：（D電纜的外徑）
|
項目
|
單芯電纜
|
多芯電纜
|
||
|
無鎧裝
|
有鎧裝
|
無鎧裝
|
有鎧裝
|
|
|
安裝時小彎曲半徑
|
20D
|
15D
|
15D
|
12D
|
八、電纜的規格及參數數據
WDZ-KYJY交聯聚乙烯J緣聚烯烴護套阻燃低煙無鹵控制電纜
|
芯數*截面mm2
|
結構
|
外徑mm
|
理論重量kg/km
|
芯數*截面mm2
|
結構
|
外徑mm
|
理論重量kg/km
|
芯數*截面mm2
|
結構
|
外徑mm
|
理論重量kg/km
|
|
2*1.5
|
1/1.38
|
8.4
|
100
|
7*1.5
|
1/1.38
|
11.1
|
213
|
14*1.5
|
1/1.38
|
15.7
|
402
|
|
2*1.5
|
7/0.52
|
8.7
|
1.9
|
7*1.5
|
7/0.52
|
11.7
|
222
|
14*1.5
|
7/0.52
|
16.5
|
419
|
|
2*2.5
|
1/1.78
|
9.2
|
132
|
7*2.5
|
1/1.78
|
12.9
|
314
|
14*2.5
|
1/1.78
|
17.4
|
559
|
|
2*2.5
|
7/0.68
|
9.7
|
138
|
7*2.5
|
7/0.68
|
13.7
|
333
|
14*2.5
|
7/0.68
|
18.6
|
583
|
|
2*4
|
1/2.25
|
10.1
|
169
|
7*4.0
|
1/2.25
|
14.4
|
430
|
14*4.0
|
1/2.25
|
19.9
|
805
|
|
2*4
|
7/0.85
|
10.7
|
180
|
7*4.0
|
7/0.85
|
15.3
|
447
|
14*4.0
|
7/0.85
|
21.2
|
836
|
|
2*6
|
1/2.76
|
11.1
|
220
|
7*6.0
|
1/2.76
|
15.9
|
579
|
14*6.0
|
1/2.76
|
22.2
|
1098
|
|
2*6
|
7/1.04
|
11.8
|
137
|
7*6.0
|
7/1.04
|
17.0
|
600
|
14*6.0
|
7/1.04
|
23.8
|
1136
|
|
3*1.5
|
1/1.38
|
8.8
|
126
|
8*1.5
|
1/1.38
|
12.6
|
262
|
16*1.5
|
1/1.38
|
16.5
|
447
|
|
3*1.5
|
7/0.52
|
9.2
|
131
|
8*1.5
|
7/0.52
|
13.2
|
272
|
16*1.5
|
7/0.52
|
17.3
|
465
|
|
3*2.5
|
1/1.78
|
9.6
|
166
|
8*2.5
|
1/1.78
|
13.9
|
354
|
16*2.5
|
1/1.78
|
18.7
|
646
|
|
3*2.5
|
7/0.68
|
10.2
|
173
|
8*2.5
|
7/0.68
|
14.8
|
371
|
16*2.5
|
7/0.68
|
20.0
|
674
|
|
3*4
|
1/2.25
|
10.7
|
218
|
8*4.0
|
1/2.25
|
15.4
|
487
|
19*1.5
|
1/1.38
|
17.3
|
511
|
|
3*4
|
7/0.85
|
11.3
|
229
|
8*4.0
|
7/0.85
|
16.4
|
506
|
19*1.5
|
7/0.52
|
18.2
|
532
|
|
3*6.0
|
1/2.76
|
12.4
|
314
|
8*6.0
|
1/2.25
|
17.5
|
677
|
19*2.5
|
1/1.78
|
19.7
|
742
|
|
3*6.0
|
7/1.04
|
13.1
|
326
|
8*6.0
|
7/1.04
|
18.7
|
704
|
19*2.5
|
7/0.68
|
21.0
|
773
|
|
4*1.5
|
1/1.38
|
9.5
|
153
|
10*1.5
|
1/1.38
|
14.5
|
321
|
24*1.5
|
1/1.38
|
20.5
|
655
|
|
4*1.5
|
7/0.52
|
9.9
|
159
|
10*1.5
|
7/0.52
|
15.2
|
334
|
24*1.5
|
7/0.52
|
21.6
|
681
|
|
4*2.5
|
1/1.78
|
10.5
|
204
|
10*2.5
|
1/1.78
|
16.1
|
436
|
24*2.5
|
1/1.78
|
22.9
|
920
|
|
4*2.5
|
7/0.68
|
11.1
|
213
|
10*2.5
|
7/0.68
|
17.2
|
457
|
24*2.5
|
7/0.68
|
24.4
|
958
|
|
4*4.0
|
1/2.25
|
12.2
|
194
|
10*4
|
1/2.25
|
18.4
|
622
|
27*1.5
|
1/1.38
|
20.9
|
715
|
|
4*4.0
|
7/0.85
|
12.9
|
306
|
10*4.0
|
7/0.85
|
19.6
|
647
|
27*1.5
|
7/0.52
|
22.0
|
744
|
|
4*6.0
|
1/2.76
|
13.4
|
392
|
10*6.0
|
1/2.76
|
20.4
|
836
|
27*2.5
|
1/1.78
|
23.4
|
1010
|
|
4*6.0
|
7/1.04
|
14.3
|
406
|
10*6.0
|
7/1.04
|
21.9
|
872
|
27*2.5
|
7/0.68
|
25.0
|
1052
|
|
5*1.5
|
1/1.38
|
10.3
|
175
|
12*1.5
|
1/1.38
|
14.9
|
358
|
30*1.5
|
1/1.38
|
21.6
|
779
|
|
5*1.5
|
7/0.52
|
10.8
|
183
|
12*1.5
|
7/0.52
|
15.7
|
373
|
30*1.5
|
7/0.52
|
22.8
|
809
|
|
5*2.5
|
1/1.78
|
12.0
|
260
|
12*2.5
|
1/1.78
|
16.6
|
494
|
30*2.5
|
1/1.78
|
24.2
|
1104
|
|
5*2.5
|
7/0.68
|
12.7
|
272
|
12*2.5
|
7/0.68
|
17.7
|
515
|
30*2.5
|
7/0.68
|
25.9
|
1149
|
|
5*4.0
|
1/2.25
|
13.3
|
349
|
12*4.0
|
1/2.25
|
19.0
|
709
|
37*1.5
|
1/1.38
|
23.3
|
926
|
|
5*4.0
|
7/0.85
|
14.1
|
363
|
12*4.0
|
7/0.85
|
20.2
|
736
|
37*1.5
|
7/0.52
|
24.5
|
962
|
|
5*6.0
|
1/2.76
|
14.6
|
463
|
12*6.0
|
1/2.76
|
21.1
|
962
|
37*2.5
|
1/1.78
|
26.1
|
1324
|
|
5*6.0
|
7/1.04
|
15.6
|
480
|
12*6.0
|
7/1.04
|
22.6
|
996
|
37*2.5
|
7/0.68
|
27.9
|
1376
|
九、交貨長度
電纜的交貨長度應不小于100 m,,計量誤差應不大于±0.5%。根據雙方協議，允許以任何長度的電纜交貨◎
十、包裝標志及運輸
1、電纜可采用成圈或成盤包裝。當采用成盤包裝時，電纜應妥善包裝在電纜盤上交貨，電纜伸出的長度應不小于300 m m，端頭上應用電纜封套可靠密封。
2、成盤包裝時，每根電纜包裝上應附有產品質量證明單，證明單放在不透水的袋內，并固定在電纜盤側。
