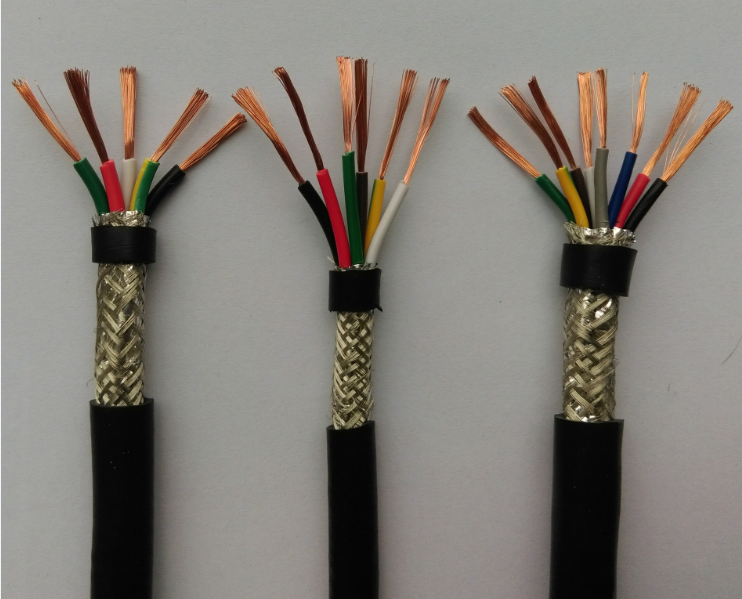

控制電纜KJYVP KJYVRP
一：控制電纜KJYVP KJYVRP產品特點及用途
適用于交流額定電壓450/750及以下儀表用控制電纜產品，巡回檢測裝置屏蔽電纜采用對絞鋁塑復合膜屏蔽和銅絲編織屏蔽，抗干擾性能*，廣泛用于計算機測控裝置。
二：控制電纜KJYVP KJYVRP產品執行標準:執行GB/T9330-2018.阻燃特性試驗執行GB12666.5-90標準
三：使用特性
1．交流額定電壓：U0/U 450/750KV
2．zui高工作溫度不超過70℃。
3．電纜安裝敷設溫度應不低于0℃。
4．電纜允許彎曲半徑：非鎧裝電纜zui小為電纜外徑的10倍
銅帶屏蔽或鋼帶鎧裝電纜zui小為電纜外徑的12倍
四：基本型號及名稱
KJYVP 聚乙烯絕緣聚氯乙烯護套編織屏蔽儀表用控制電纜
KJYVPR 聚乙烯絕緣聚氯乙烯護套編織屏蔽儀表用控制軟電纜
KJYVP2 聚乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制電纜
KJYVP2R 聚乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制軟電纜
KJYVP3 聚乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制電纜
KJYVPR 聚乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制軟電纜
KJYVP 聚氯乙烯絕緣聚氯乙烯護套編織屏蔽儀表用控制電纜
KJYVPR 聚氯乙烯絕緣聚氯乙烯護套編織屏蔽儀表用控制軟電纜
KJYVP2 聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制電纜
KJYVP2R 聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制軟電纜
KJYVP3 聚氯乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制電纜
KJYVPR 聚氯乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制軟電纜
阻燃型電纜在型號前加ZR。
五：代號名稱和含義
ZR分A、B、C級阻燃
KJ 儀表用控制電纜(數字巡回控制電纜)
V 聚氯乙烯、阻燃聚氯乙烯
P 銅絲編織屏蔽
P 1鍍錫銅絲屏蔽
P2 銅帶繞包屏蔽
P3 鋁塑繞包屏蔽
22 鋼帶鎧裝聚氯乙烯護套
23 鋼帶鎧裝聚乙烯護套
32 鋼絲鎧裝聚氯乙烯護套
33 鋼絲鎧裝聚乙烯護套
A 單股導體
B 7股絞合導體
R 多股絞合導體
六：控制電纜KJYVP KJYVRP主要技術指標
1．成品電纜導體直流電阻(Ω/km.20℃)參照附錄表3。
2．20℃時絕緣電阻不小于5000MΩ/KM，成品電纜經受交流50HZ2.0KV/5min電壓試驗不擊穿。
