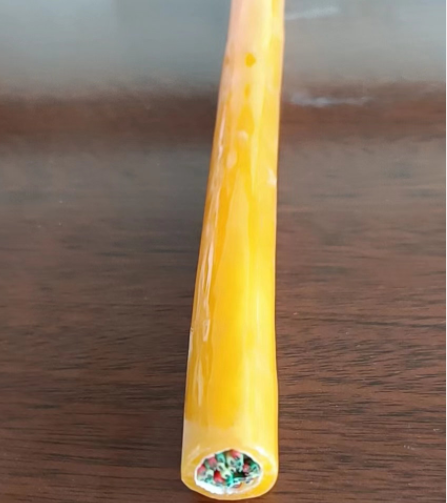

耐寒拖鏈電纜TRVV-PUR TRVVP-PUR
產品說明：
耐寒拖鏈電纜TRVV-PUR TRVVP-PU作為連接電纜，適用安裝在扭力和彎曲應力同時存在的各種場合，如焊接機器人及機械手的連接和裝配，亦適用于連接回旋式或升降工作臺，或因設計時無法設定電纜的移動{如拖鏈系統中}等場合的安裝。
耐寒拖鏈電纜TRVV-PUR TRVVP-PU產品特性：
耐寒拖鏈電纜TRVV-PUR TRVVP-PU適用于中等應力下的工作環境，特別是摩擦，高柔性抗扭應力，同時在沒有拉應力的負載下，可自由彎曲運動。
可應用于干燥,潮濕,和嚴重潮濕的房間或無防護的場所。
柔韌性好的玻璃絲或無紡布繞包,使該電纜的扭力和彎曲應力同時存在的情況下使用壽命延長。
耐寒拖鏈電纜TRVV-PUR TRVVP-PU使用特性：
額定電壓：U0/U 300/300 V
測試電壓: U 50Hz交流電壓 1500 V符合DIN VDE 0472 第509部分
扭轉角度： 在扭轉半徑0.5 m時抗扭角度可達 4500(已驗證)
持續運動時的較小彎曲半徑： 12 × 電纜外徑，34芯線12 × 電纜外徑
溫度范圍： 移動安裝：-40℃～ 80℃
固定安裝：-40℃～ 90℃
耐化學性： 不錯的耐酸、堿溶劑和各種液壓油等。
抗輻射： 5×107cJ/Kg
燃燒試驗： 符合VDE 0472 804 部分B 類 試驗和IEC 60332-1-2和EN60332-1-2，符合 UL VW-1 CSA FT2。
環保要求： 符合ROHS指令2002/95/EG中的要求。
產品型號、銷售范圍、產品名稱使用范圍及場合
|
產品型號規格 |
產品名稱 |
使用范圍、場合 |
|
TRVV-PUR TRVVP-PUR 3×0.14 |
抗扭電纜（機器人用電纜） |
包裝機械，木材加工，紡織機械，焊接和切斷機器，汽車制造工業，工業自動化機械，電動、控制和測量技術，工業化工廠和機器工具廠。 |
|
TRVV-PUR TRVVP-PUR 4×0.14 |
||
|
TRVV-PUR TRVVP-PUR 3×0.25 |
||
|
TRVV-PUR TRVVP-PUR 4×0.25 |
||
|
TRVV-PUR TRVVP-PUR 7×0.25 |
||
|
TRVV-PUR TRVVP-PUR 25×0.25 |
||
|
TRVV-PUR TRVVP-PUR 2×0.34 |
||
|
TRVV-PUR TRVVP-PUR 18×0.50 |
||
|
TRVV-PUR TRVVP-PUR25×0.50 |
||
|
TRVV-PUR TRVVP-PUR 4×0.75 |
||
|
TRVV-PUR TRVVP-PUR 14×0.75 |
||
|
TRVV-PUR TRVVP-PUR 2×1.00 |
||
|
TRVV-PUR TRVVP-PUR3×1.00 |
||
|
TRVV-PUR TRVVP-PUR 4×1.00 |
||
|
TRVV-PUR TRVVP-PUR 6×1.00 |
||
|
TRVV-PUR TRVVP-PUR 7×1.00 |
||
|
TRVV-PUR TRVVP-PUR 12×1.00 |
||
|
TRVV-PUR TRVVP-PUR 18×1.00 |
||
|
TRVV-PUR TRVVP-PUR 25×1.00 |
||
|
TRVV-PUR TRVVP-PUR 34×1.00 |
導體結構
電纜應選擇撓性導體。一般來說，導體越細，電纜的柔韌性就越好。但是，如果導體太細，則會導致電纜纏繞。一系列長期實驗提供了單線直徑，長度和間距屏蔽的組合，具有抗拉強度。
3、聚氨酯電纜芯絕緣
電纜中的絕緣材料不得相互粘附。 絕緣層還需要共享一根電線。因此，只有高壓模塑的PVC或TPE材料才能用于數百萬米電纜的拖鏈中，以其可靠性。
4、絞線
絞合線結構須***以節距圍繞穩定的拉伸中心纏繞。但是，由于絕緣材料的應用，絞合線的結構應根據運動狀態從12條芯線開始進行設計，因此應捆扎并絞合。
5、內護套
鎧裝型擠壓成型的內護套其取代了廉價的羊毛材料，填充物或輔佐填充物。這種方法可以確保雙絞線結構不會散開。
6、屏蔽層
編織層以編織角度緊密編織在內護套的外部。松散的編織帶會降低EMC保護，并且屏蔽層會因屏蔽層破損而很快失效。緊密編織的屏蔽層也具有抗扭轉性。
7、聚氨酯電纜外套
由不同改良材料制成的外護套具有不同的功能，即具有耐紫外線性，具有耐低溫性，具有耐油性和具有甚佳成本的那些。
