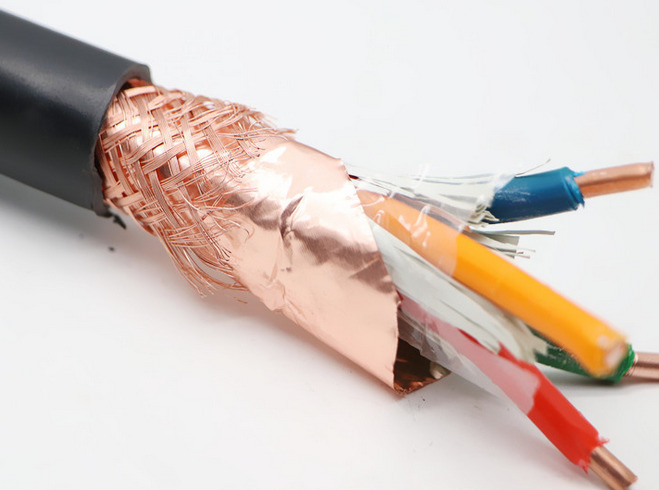

瓦形線芯成纜計算公式： 兩等截面圓形絕緣線芯成纜外徑：D=2d 三等截面圓形絕緣線芯成纜外徑：D=2.154d 四等截面圓形絕緣線芯成纜外徑：D=2.414d 五等截面圓形絕緣線芯成纜外徑：D=2.7d 3+1（主線為扇形），其成纜外徑近似公式D=2.31h 4芯（為扇形），其成纜外徑近似公式D=2.2h 3芯（為扇形），其成纜外徑近似公式D=2.11h 3+2、4+1（主線為瓦形），其成纜外徑近似公式D=2h+d（園形線芯外徑） 三大一小圓形：D=(3*d大+d小)*0.61 四大一小圓形：D=(4*d大+d小)*0.54 三大二小瓦形、四大一小瓦形：D=2.1547*h瓦高+d小 2 成纜并線模的選用計算公式： 一、 圓形線芯成纜并線模的選用計算公式公式： ①、2等芯 D=2d ②、3等芯 D=2.16d ③、4等芯 D=2.42d ④、5等芯 D=2.7d ⑤、6（7）等芯 D=3d ⑥、3*1芯 D=2.4(3d大+d小)/4 ⑦、3+2芯 D=2.7(3d大+2d小)/5 ⑧、4+1芯 D=2.7（4d大+d?。?span lang="EN-US">/5 二、 扇形線芯成纜并線模的選用計算公式公式： ①、2等芯 D=2d ②、3等芯 D=2.16d ③、3+1芯 D=2.31(3d大+d小)/4 ④、4等芯 D=2.31d ⑤、5等芯 D=2.42d ⑥、4+1芯 D=2.42（4d大+d?。?span lang="EN-US">/5 ⑦、3+2芯 D=2.42（3d大+2d小）/5 例如：YJV 3×240+2×120 240線芯扇高21mm，120線芯15.2mm，那么我們成纜的理論外徑為2.42×（3×21+2×15.2）÷5=45.2，我們就可以選用45mm或46mm的模具了。 注：以上D表示成纜外徑，d表示圓形線芯直徑或扇形高度。 為方便成纜時快速準確的選用并線模，此計算方式以作參考。 多芯電纜圓形絕緣線芯成纜外徑計算公式及推導： 設絕緣線芯外徑為d, 成纜外徑為D,成纜外徑計算公式及推導如下： 電纜直徑計算公式 三大一小圓形：D=(3*d大+d小)*0.61 四大一小圓形：D=(4*d大+d小)*0.54 三大一小圓形、四大一小圓形：D=2.1547*h瓦高+d小 五大一小計算公式 D＝0.5*（5D大+D?。?/span> 三大四小圓形，做1+6排列，其中一小放中芯，外層大小間隔排列，外徑怎么算 如：ycw 3*2.5+4*0.75。 還有就是，放置中間的小線芯外徑有沒有要求，是大線芯外徑的？％時（范圍），比較全適，成纜圓整。 五大一小計算公式：D＝0.5*（5D大+D?。?/span> 三大一小圓形：D=(3*d大+d小)*0.61 四大一小圓形：D=(4*d大+d小)*0.54 三大一小圓形、四大一小圓形：D=2.1547*h瓦高+d小 三大二小”線芯結構的成纜外徑的計算 “三大二小”線芯結構的成纜外徑的計算，通常采用查圖解曲線表的方法[1]，然而計算精度很難保證。特別是利用“電子表格”進行結構計算時非常不方便。因此，本文利用Mathcad軟件的計算方法。 1． 原理如圖一所示，設“三大二小”的大絕緣線芯直徑為d1， 小絕緣線芯直徑為d2，絕緣線芯的成纜外徑為D。令 ：在△OO1O2中，由余弦定理得： 從圖一可知： 綜合（1）、（2）、（3）式得： 由（5）式可見，我們還不能用一般方法來求解方程的根值，然而用Mathcad軟件的Root函數求解求“三大二小”線芯結構成纜外徑、空隙系數及空隙面積的方程的根則非常容易。
其中：
整理，得：
2．計算“三大二小”線芯結構的成纜外徑、空隙系數及空隙面積 眾所周知，“三大二小”線芯結構成纜外徑在區間，所以值須***在范圍內。令，則（4）變換為：
